近日，深圳大學物理與光電工程學院教授秦琦與上?？萍即髮W(xué)教授劉曉平合作，在國際知名期刊Optica發表題為”Half-wavelength-pitch silicon optical phased array with a 180° field of view, high sidelobe suppression ratio, and complex-pattern beamforming”的研究成果。秦琦與劉曉平為共同通訊作者，深圳大學為通訊作者單位。

該研究提出一種新型硅基光學相控陣架構，首次在單個硅基光學相控陣中同時實現了大視場、高旁瓣抑制比和復雜波束賦形功能。

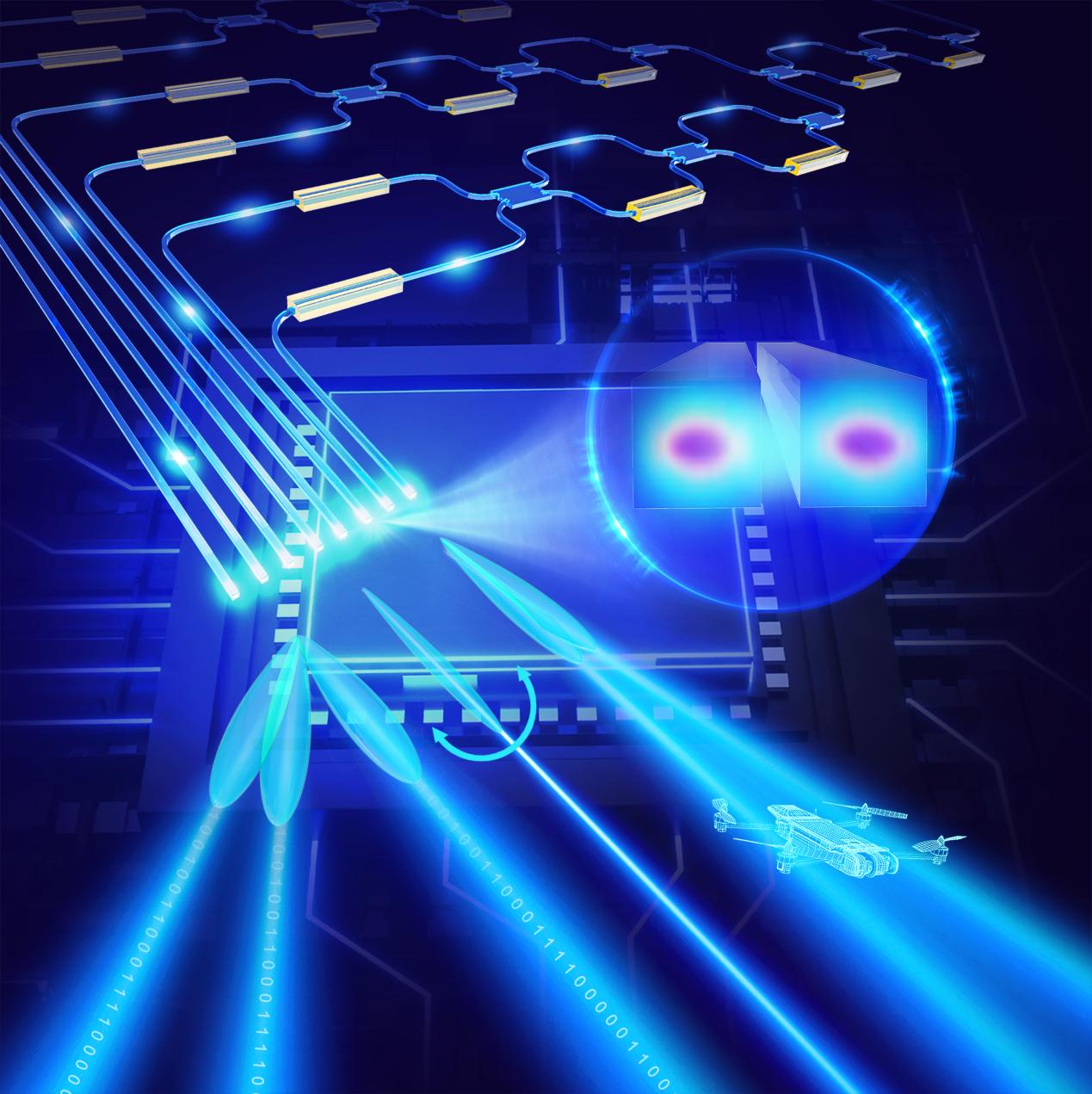

圖1 同時實現大視場、高旁瓣抑制比和復雜波束賦形功能的光學相控陣概念圖

硅基光學相控陣(Optical Phased Array, OPA)是一種集成在硅光芯片上的光束調控器件，通過非機械方式控制遠場光束，可避免傳統機械部件的響應速度低、可靠性不佳等問題。由于其速度快、精度高等特點，光學相控陣在無線光通信和激光雷達等應用中具有極大的應用潛力。光學相控陣系統通常需要大視場(FOV)，這取決于無混疊角度覆蓋范圍。此外，他們還需要高質量波束（低波束發散角和高旁瓣抑制比 (SLSR)），因?yàn)樗鼪Q定了系統的角分辨率和功率效率。此外，OPA需要復雜波束賦形能力，因?yàn)樗梢蕴峁﹦?dòng)態波束重構功能，其重要性已經被相控陣?yán)走_(dá)和5G無線通信等現代無線電系統所證明。

然而，在同一個光學相控陣上很難同時具有大視場、高旁瓣抑制比以及波束賦形能力。首先，旁瓣/柵瓣限制了無混疊掃描范圍，同時降低了系統能效，并產生錯誤回波信號。雖然半波長 (λ/2) 或更短間距的 OPA 可以避免柵瓣，但小間距光柵會受到串?dāng)_的影響。當間距從 λ/2 開始增加時，視場角會減小。其次，集成光路 (PIC) OPA 大多僅使用相位調制來實現光束控制；目前少數幾個具有強度調控能力的OPA所展示的旁瓣抑制比和視場角十分有限，或者強度分布是預設的并且無法動態調整。第三，OPA芯片中存在雜散光，這使得系統難以實現高旁瓣抑制比輻射。

目前，關于硅基光學相控陣的研究主要集中在減小光束發散角，以實現更大的波束掃描范圍和距離。然而與波束掃描相比，波束賦形雖具有重大潛力，在光學頻段仍鮮有報道。作為5G通訊的使能技術，波束賦形是微波等類型相控陣的核心底層能力，可以支持更復雜的應用場景，例如目標跟蹤和多點通信等。在光學相控陣中，波束賦形不僅能夠提升光束質量，并有望實現光學目標跟蹤和多點通信等能力。

圖2 芯片架構示意圖及顯微鏡圖片

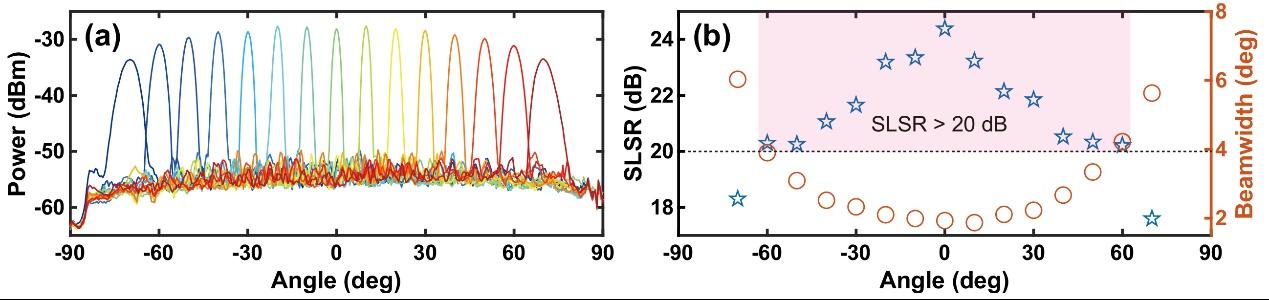

秦琦課題組及劉曉平課題組通過創新設計，首次在同一個光學相控陣上實現大視場、高旁瓣抑制比和復雜波束賦形。團隊提出的新型硅基光學相控陣架構如圖2所示。該架構采用半波天線以實現大范圍掃描，發射天線由64根波導陣列組成，波導間距為半波長（775 nm），工作波長為1550 nm，通過波導端面直接向外輻射。半波天線通常受到串?dāng)_和加工誤差影響，產生相位與幅度偏差；團隊突破傳統抑制串?dāng)_的設計思路，采用高消光比的分束網絡和相移器預先校正相位與幅度偏差。該分束網絡采用由兩層馬赫-曾德?tīng)柛缮娼Y(jié)構組成的二分樹結構，實現任意的光強分布，不僅可以實現相位與幅度偏差的預校正，并實現精確可調強度調制，使能復雜波束賦形能力。同時為了提高遠場信噪比，該架構引入了多種抑制雜散光的策略，包括空氣孔和偏振分束器等優化設計。實驗表明，該硅基光學相控陣在120°視場范圍內進行波束掃描時，旁瓣抑制比依然能夠保持在20 dB以上（圖3）。

同時，因具有精確可重構強度調制能力，該光學相控陣還支持任意的波束賦形。團隊首次在光學相控陣上實現了Bayliss差波、脈沖形方波和非對稱三光束三種具有重要應用價值的復雜波束；通過實驗獲得了與目標波束高度吻合的結果（圖4）。這些成果標志著光學相控陣同時實現了小發散角、高旁瓣抑制比及復雜波束賦形三方面能力的突破。類似于波束賦形在5G技術中的重要性，具有波束賦形能力的光學相控陣有望成為在激光雷達、空間光通信、自動駕駛等領域的關鍵基礎技術。

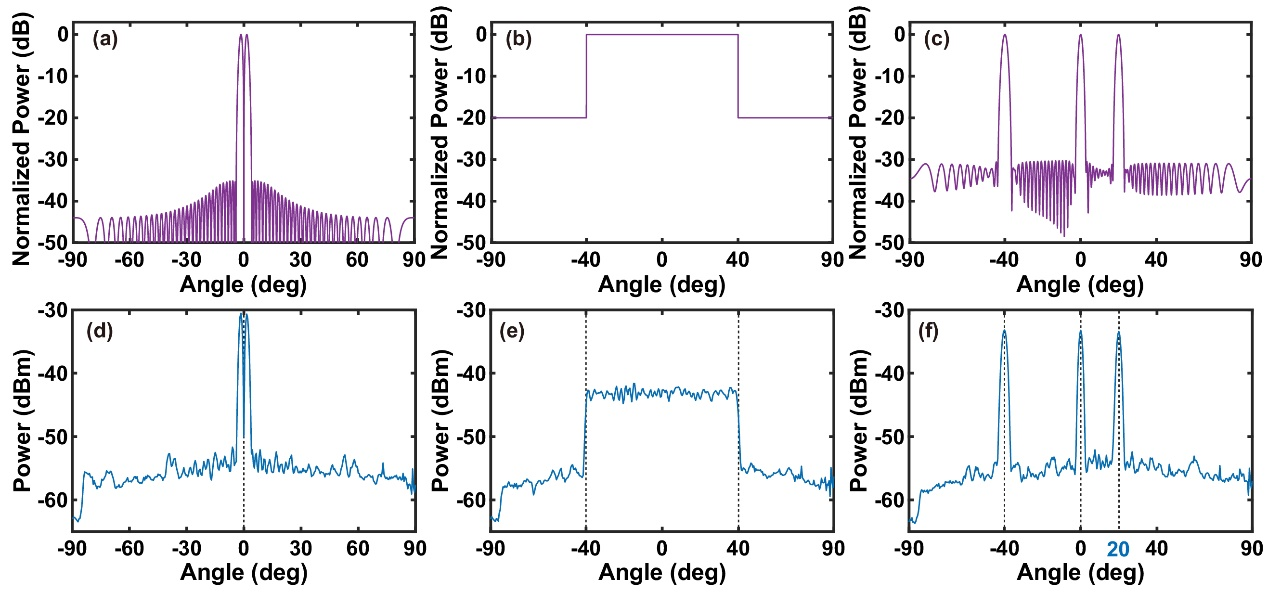

圖4 用于驗證波束賦形的目標波束及實驗結果

原文鏈接：

https://opg.optica.org/optica/fulltext.cfm?uri=optica-11-11-1575&id=563471
